Finine toru kirjeldus

Finned toru on väga tõhus süsinikterasel põhinev soojusülekande element. Lisades metallitoru pinnale FIN -konstruktsioonid (nt mähise, keevitus või rullvormimine), suurendatakse soojuse hajumise pindala soojusülekande efektiivsuse suurendamiseks märkimisväärselt. Selle põhifunktsioon on soojusülekande kiirendamine ja see sobib tööstusseadmete, HVAC ja energiasüsteemide ehitamiseks.

Struktuur ja kompositsioon

Põhitoru:

Valmistatud süsinikterasest (nt Q235, 20# terasest jne), sellel on hea soojusjuhtivus ja mehaaniline tugevus ning ta talub teatud rõhku ja temperatuuri.
Üldine toru läbimõõt ulatub DN15 -st DN50 -ni, kohanedes erinevate stsenaariumide kompaktsete kujundusvajadustega.
Fin:

Kombineerituna põhitoruga läbi kõrgsageduslike keevituse, mähise vormimise või komplekti protsessi, moodustavad need sellise struktuuri nagu spiraal, sirge riba või V-kuju.
Uimede tihedus ja kõrgus mõjutavad otseselt soojuse hajumise efektiivsust ja on tavaliselt optimeeritud vastavalt konkreetsetele töötingimustele.

Funktsioonid ja eelised

Soojusvahetuse tõhusus:

Piiratud konstruktsioon suurendab soojuse hajumise pindala 3–10 korda, suurendades oluliselt soojusülekande kiirust.
Süsinikterase kõrge soojusjuhtivus (umbes 45–50 massiprotsenti soojusjuhtivus) tagab kiire soojusülekande põhitorust uimedeni.
Vastupidavus ja majandus:

Süsinikteras on madala hinnaga ja hõlpsasti töötav, muutes selle sobivaks masstootmiseks.
Pinna galvaniseerimine, maalimine või antioksüdantravi laiendab kasutusaega mittekor siis mittekor siis mittekor siis keskkonnas (tüüpiline elu 5–15 aastat).
Tootmistehnoloogia ja jõudluse parameetrid

Tootmistehnoloogia:

Kõrgsageduslik keevitamine: kõrgsagedusvoolu kasutamine uimede ja põhitoru kontaktpinna soojendamiseks, et saavutada ülitugev, madala soojusega vastupidavusega metallurgiline side.
Möödaprotsess: metalllindi spiraalne mähis põhitorul, mis on kinnitatud mehaanilise rõhuga, mis sobib väikeste torude läbimõõduga (nt DN15) stsenaariumide jaoks.
Jõudlusparameetrid:

Töörõhk: väiksem või võrdne 1,6MPa (tavapärane töötingimus).
Temperatuuri takistuse vahemik: -20 kraad -350 kraadi, äärmist madala temperatuuriga omaette või kõrge temperatuuri oksüdatsiooni tuleks vältida.

Valik ja piirang

Kohaldatav keskkond: soovitatav kuivaks, mittesuunaliselt söövitavatele söövitavatele söötmetele (näiteks õhk, vesi, õli), niisked või söövitavad gaasi sisaldavad stsenaariumid peavad pinnakaitset tugevdama.
Alternatiivid: väga söövitava või kõrge õhuniiskuse keskkonnas saab roostevabast terasest viimistletud torusid kasutada korrosioonikindluse parandamiseks, kuid märkimisväärselt kõrgemate kuludega.

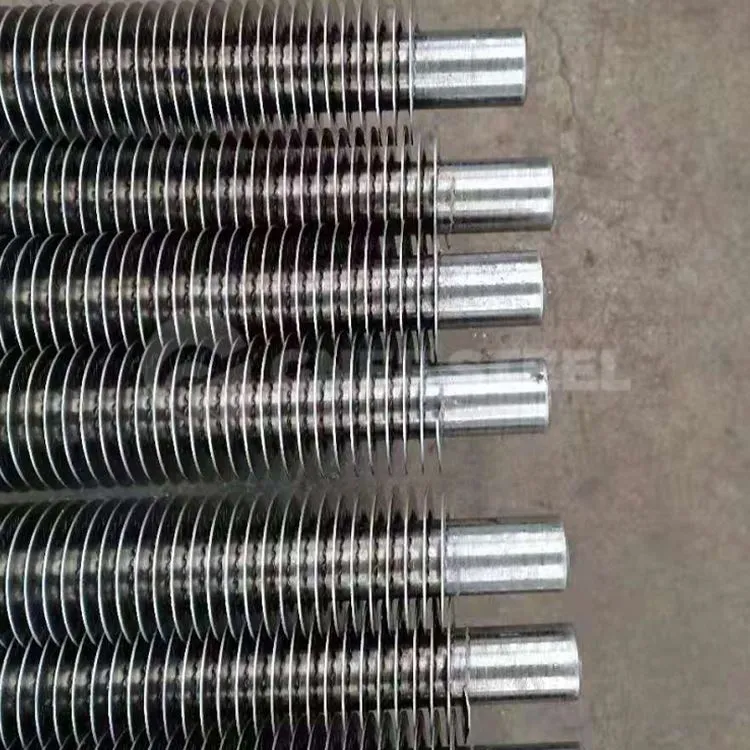

carbon steel fin tube

Fin Tube spetsifikatsioon

Toote nimi:	Kvaliteetne katlaga viimistletud toru õmblusteta viimistletud toru
Standard:	ASTM, JIS, olla, en
Päritolukoht:	Henan, Hiina
Bränd:	Gnee
Tüüp:	Uimetoru
Paksus:	0,5 mm
Sallivus:	±1%
Sektsiooni kuju:	Ring
Välja läbimõõt:	9,52mm
Sulamist või mitte:	On sulam
Pinna viimistlus:	kohandatud
Paksuse ulatus:	0,3mm-2mm

fin tube for heat exchanger

Gnee kohta

GNEE Group asutati 2008. aastal. Tehas hõlmab 35 000 ruutmeetri pindala, ligi 200 töötajaga ja aastas väljundväärtus 80 miljonit jüaani.
Peamised tooted: viimistletud torud, katlatorud, soojusvahetuse torud, konstruktsioonitorud, mehaanilised torud ja nii edasi.
Toote sertifikaadid: CE/ISO9001/SGS.
Tehas tutvustab täiustatud automaatset juhtimissüsteemi ja veebipõhist kvaliteedikontrollisüsteemi, et tagada stabiilne ja usaldusväärne toote kvaliteet.
