L555QO õmblusteta terastorukuulub API 5L standardis kõrgekvaliteedilisse{0}}torujuhtmete terasse. Selle minimaalne voolavuspiir ulatub 555 MPa-ni, mis on parem tasakaal tugevuse ja sitkuse vahel kui traditsioonilisel X80 terasel (voolavus 551 MPa). Mikrolegeerimise disaini ning kontrollitud valtsimis- ja jahutusprotsessi (TMCP) abil moodustub terase sees peeneteraline bainiitne struktuur, mis võimaldab tootel säilitada Charpy löögienergia üle 27 J isegi madalal temperatuuril -46 kraadi.

GNEE Group võtab uuenduslikult kasutusele "on-line karastamise ja karastamise" protsessi (Q&T), et kontrollida toru korpuse kõvadust alla 240 HV, mis mitte ainult ei vasta NACE MR0175 vesiniksulfiidi korrosioonikindluse nõuetele, vaid väldib ka külmpragunemise ohtu keevitusprotsessi ajal.

Kas plaanite avamere torujuhtme projekti? Uusima L555QO hinna ja MTC aruande näidis saamiseks võtke juba täna ühendust meie API 5L insenerimeeskonnaga. Meil:sales@gneetube.com

Tehniliste andmete tabel

Kinnisvara	L555QO (X80QO) tüüpiline väärtus
Standardne	API Spec 5L (PSL 2)
Tarnetingimus	Karastatud ja karastatud (Q)
Saagistugevus (Rt0,5)	555 - 705 MPa (80.5 - 102.3 ksi)
Tõmbetugevus (Rm)	625 - 825 MPa (90.6 - 119.7 ksi)
Tootlikkuse-/-tõmbe suhe	Vähem kui 0,93 või sellega võrdne (ohutuskriitiline)
Tugevus (CVN/DWTT)	Nõutav temperatuuril -20 kraadi või -40 kraadi (kliendi määratud)

L555QO õmblusteta torujuhtmed välisläbimõõdu tolerants

Standardne	Suurus	Läbimõõdu tolerantsid				Ümarusest väljas
		Toru korpus		Toru ots		Toru korpus	Toru ots
		SMLS	Keevitatud	SMLS	Keevitatud	SMLS	Keevitatud
API SPEC 5L SO 3183 GB/T9711	D<60.3mm	+0.4mm/-0,8 mm		+1.6mm/-0,4 mm
	60,3 mm väiksem või võrdne D Väiksem või võrdne 168,3 mm	+0.75%/-0.75%				Vähem kui 2,0% või sellega võrdne	Vähem kui 1,5% või sellega võrdne
	168,3 mm			+0.5%/-0.5%
	320 mm			+1.6mm/-1,6 mm
	426 mm	+0.75%/-0.75%	+3.2mm/-3,2 mm
	610 mm	+1.0%/-1.0%	+0.5%/-0.5%	±2,0 mm	±1,6 mm	Vähem kui 1,5% või sellega võrdne	Vähem kui 1,0% või sellega võrdne
	800 mm		+4mm/-4mm
	1000 mm	+1.0%/-1.0%	+4mm/-4mm			Vähem kui 15 mm või sellega võrdne	Vähem kui 1,0% või sellega võrdne
	1300 mm	+1.0%/-1.0%	+4mm/-4mm			Vähem kui 15 mm või sellega võrdne	Vähem kui 13 mm või sellega võrdne

Märkus: D on toru nominaalne välisläbimõõt.

L555QO suure tootlikkusega süsinikterasest torude taluvus seina paksusele

Standardne	Määratud väljaspool Läbimõõt	Seina paksus	Seina paksuse taluvus	Seina paksuse taluvus
Standardne	Määratud väljaspool Läbimõõt	Seina paksus	SMLS toru	Keevitatud toru
API SPEC 5L ISO 3183 GB/T 9711	-	t Väiksem või võrdne 4,0 mm	+0.6mm/-0,5 mm	+0.5mm/-0,5 mm
	-	4,0 mm	+15%/-12.5%	+0.5mm/-0,5 mm
	-	5,0 mm		+10%/-10%
	-	15,0 mmst<25.0mm		+1.5mm/-1,5 mm
	-	25,0 mm Väiksem või võrdne t<30.0mm	+3.7mm/-3,0 mm
	-	30,0 mm Väiksem või võrdne t<37.0mm	+3.7mm/-10,0%
	-	t 37,0 mm või suurem	+10.0%/-10.0%

Tüüpilised insenerirakenduste juhtumid

Hiina-Venemaa idatee maagaasitoru projekt tähistab läbimurret L555QO terastorude laiaulatuslikus{1}}rakenduses. Selle projekti Heilongjiangi jõe ristmikul kasutati 1420x25,7 mm terastorusid, mis talusid edukalt 12 MPa töörõhku ümbritseva õhu temperatuuril -40 kraadi.

Erilist tähelepanu väärib torujuhtme kahekordne kaitsesüsteem "sisevooder + väliskorrosioonikaitse": 100 µm paksune takistust-vähendav kattekiht siseseinal parandab transpordi efektiivsust 3,2% võrra; välissein on kombineeritud tsink-alumiiniumisulamist kaitseanoodi kaitsega, mis pikendab disaini eluiga 50 aastani.

Avamere nafta- ja gaasisektoris on L555QO terastorud näidanud ainulaadseid eeliseid Dongfang 13-2 gaasivälja arendamisel Lõuna-Hiina meres. Dünaamiline tõusutoru süsteem 1500 meetri sügavusel kasutab 324x22mm õmblusteta torusid. Lõplike elementide analüüs kinnitas, et see peab vastu 0,8D (läbimõõt) paindedeformatsioonile, mis vastab APIRP1111 nõuetele süvaveetorustiku deformatsiooni projekteerimisel. See juhtum annab olulise tehnilise kontrolli süvamere torujuhtmete hilisemaks lokaliseerimiseks.

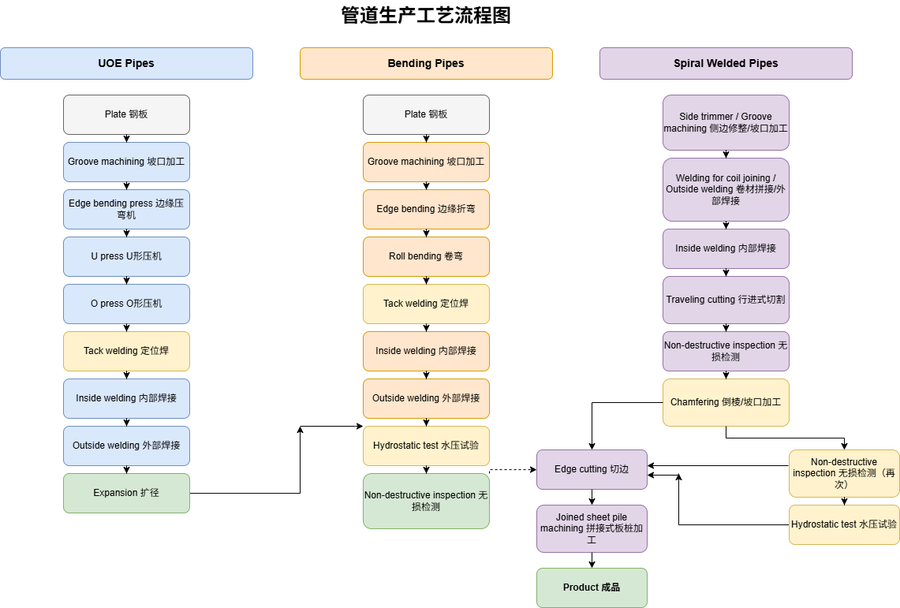

Peamised tehnoloogiad API 5L L555QO torujuhtme tootmisprotsessis

API pipeline product process

L555QO kvaliteedi terviklikkuse programm

1. Rafineeritud teraseallika juhtimine (puhtus allika juures – puhta terase praktika)
L555QO terase suure tugevuse ja kõrge sitkuse tasakaal algab sulaterase puhtusest.

Madala väävli- ja fosforisisalduse kontroll: kontrollime rangelt väävli (S) taset kuni 0,003% ja fosfori (P) tasemeni 0,010% või vähem, minimeerides sellega mittemetalseid lisandeid.
Süsiniku ekvivalendi kontroll (madal CEV/Pcm): hoiame Pcm (keevituspragude tundlikkuse indeks) 0,20% või alla selle.

2. Karastus- ja karastamisprotsessi (Q&T) järjepidevus (täppiskuumtöötlus)
"Q" L555QO-s tähistab Quenched ja Tempered.

Täielik-Keha kuumtöötlus: kasutame karastamiseks täiustatud induktsioonkuumutamist, millele järgneb täpne karastusprotsess, et tagada väga ühtlane metallograafilised struktuurid (karastatud sorbiit/bainiit) kogu toru korpuses.
Toimivusmõõdikud: tagame, et tootluse{0}}/

3. Luumurdude peatamise testimine: DWTT ja CVN (murru peatamise omadused)
Kõrgsurvega{0}}põlevate vedelike transportimisel on ülimalt oluline vältida-pikaajalisi nihkemurde.

Kukkumisraskuse rebenemise test (DWTT): läbi viidud temperatuuril -20 kraadi või madalamal tagab DWTT nihkeala (SA%), mis on suurem või võrdne 85%.
Charpy V-notch (CVN) löögitestimine: torukere, keevisõmbluste ja kuumus{1}}mõjutatud tsoonide (HAZ) põhjal tehakse põhjalikud löögitestid. tekkiv neelduv energia ületab oluliselt API 5L standardi nõudeid.

4. Geomeetriline täpsus avamerekeskkondade jaoks (avamere{1}}klassi mõõtmete tolerants)
Avamere torupaigalduslaevad seavad toruotste ümarusele äärmiselt ranged nõuded.

Külmpaisutamisprotsess: iga toru läbib täieliku -kere külmpaisumise protsessi, et leevendada jääkpingeid ning tagada täiuslik ümarus- ja läbimõõdu tolerants.
Toruotste täpne mõõtmine: Laserskannereid kasutatakse toruotste kõrvalekallete jälgimiseks, tagades sellega kõrge efektiivsuse automatiseeritud välikeevitustoimingute ajal.

5. 100% põhjalik mittepurustav{1}}testimine

Automaatne ultrahelitestimine (AUT): täisautomaatne, mitme{0}}sondiga keevisõmbluste kontroll-, mis on avamere torujuhtmete põhistandard.
Reaalajas{0}}radiograafiline testimine (RT): toruotste ja kriitiliste lõikude digitaalne kujutise kontroll.
Magnetosakeste testimine (MT) ja läbitungimiskatse (PT): toruotste kaldpindade pinnakontroll tagamaks, et enne tarnimist puuduvad väikesed praod.

6. Sertifitseerimine ja täielik jälgitavus

API monogramm: lubatud rakendada ametlikku API 5L monogrammi.
3.2 MTC tugi: toetame täielikult EN 10204 3.2 sertifikaatide väljastamist SGS, BV, DNV või ABS poolt.
Jälgitavus otsast-otsteni-: teraspooli numbrist valmis toru numbrini arhiveeritakse kõik kontrolliandmed püsivalt ja iga üksiku toru jaoks on eraldi kirje.

quality control of steel pipe

API 5L L555QO süsinikterasest torujuhtme transport ja ladustamine:

Merekaubaveoks kasutatakse kihtidevahelise libisemise vältimiseks spetsiaalseid tugesid.
Vabas-õhus ladustamiseks kasutatakse UV-kaitsekatteid, et vältida PE-kihi vananemist.
Kaldusotstesse on paigaldatud plastikust kaitsehülsid, et vältida mehaanilisi vigastusi.

Transportation And Storage Of API 5L L555QO Carbon Steel Line Pipe

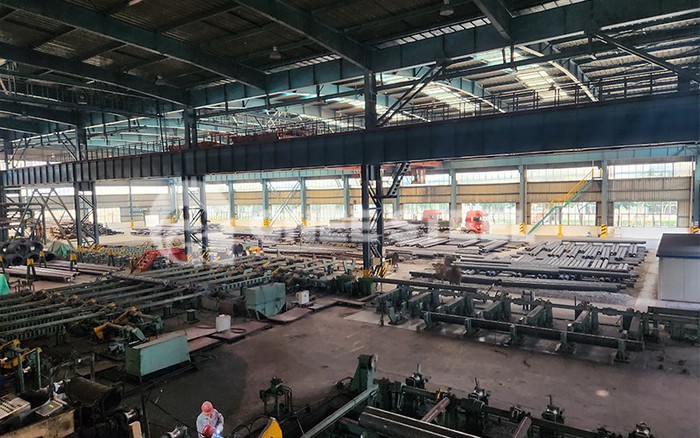

API 5L L555QO Nafta- ja gaasitorustikud Tehas
