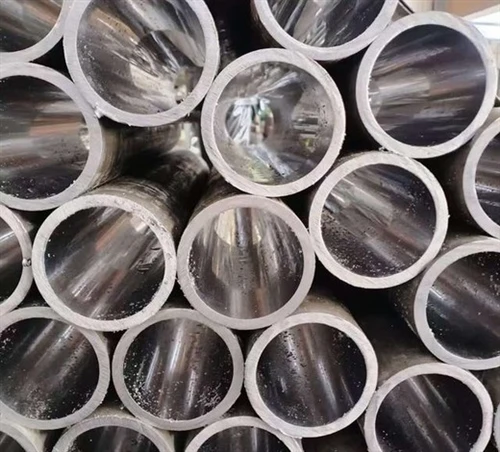

EN 10305-1 C45E lihvitud õmblusteta terastoruon külmtõmmatud täppistoru keskmise-süsinikastmega C45E (materjali number 1.1191), mille ava viimistletakse lihvimisega ID-tolerantsile H8-H9 ja pinnakaredusele Ra 0,2–0,4 um, nii et see tarnitakse kokkupanemiseks valmis hüdraulilise või pneumaatikaga. Arv, mis määrab teie seina paksuse, on teie kavandatud saagis - 340 MPa olekus +N, umbes 420 MPa +SR-is ja 490 MPa või rohkem +QT-s – mitte ükski fikseeritud väärtus. See leht hõlmab klassi, ava spetsifikatsiooni ja tellimisotsuseid, mis eraldavad õiget tünni tagasilükatud tünnist.
A c45e lihvitud toruon valmis komponent, mitte terase klass. Mitteväärismetallist - C45E, materjali number 1.1191 - on ainult pool spetsifikatsioonist; teine pool on valmis puurauk. Kaks identse keemiaga, kuid erineva lihvimiskvaliteediga toru käituvad nagu erinevad tooted samal silindril, sest tihend jookseb vastu ava, mitte vastu sertifikaati. Seetõttu on osa määratletud nelja sõltumatu otsusega: standard (EN 10305-1:2016 või EN 10305-4:2016 hüdraulikasüsteemide jaoks), mark (C45E), tarnetingimus ja avade spetsifikatsioon (ID tolerants, karedus, sirgus).
GNEE Pipe tarvikudc45e lihvitud toru hüdrosilindrilerakendused välisläbimõõduga kuni 380 mm (14,96 tolli) ja pikkusega kuni 12 m (39 jalga), koos EN 10204 3.1 materjalisertifikaatidega ja soovi korral kolmanda osapoole kontrolliga. Hinnapakkumise saamiseks saatke oma ID x sein, tarnetingimus ja kogus.Küsi pakkumist oma ID x seina ja Ra-ga.
Tehnilised andmed
| Parameeter | Võimekus |
|---|---|
| Hinne / materjali number | C45E / 1.1191 (CK45, AISI 1045, JIS S45C, GB 45#) |
| Standardne | EN 10305-1:2016 (külmtõmmatud õmblusteta täpsus); EN 10305-4:2016 hüdrojõusüsteemide jaoks |
| Välisläbimõõt (OD) | Kuni 380 mm (14,96 tolli); suuremate avade trass vastavalt standardile EN 10297-1 |
| Siseläbimõõt (ID) | 20–400 mm (0,79–15,75 tolli) |
| Seina paksus | 2–40 mm (0,08–1,57 tolli), tüüpiline 3–25 mm |
| Pikkus | Kuni 12 m (39 jalga); kokkuleppel kauem |
| ID tolerants | ISO H8 vaikimisi; H9 saadaval; H7 servosilindritele |
| Puuraugu karedus (Ra) | 0,2-0,4 um lihvitud; SRB puhul 0,2 um või parem |
| Sirgus | väiksem või võrdne 0,5 mm/m (0,5 mm 1000 mm kohta); 0,3 mm/m nõudmisel |
| C45E tarneseisund | +C, +LC, +SR, +A, +N; +QT eraldi kokkuleppel |
| Sertifitseerimine | ET 10204 3.1 materjali sertifikaat; kolmanda osapoole ülevaatus (SGS / BV / TUV) on saadaval |
Valmis auk on spetsifikatsiooni teine pool. C45E lihvitud toru ID tolerants H8 H9 on vaikimisi sidumine (H8 standard, H9 valikuline, H7 servosilindrite jaoks), C45E lihvitud toru Ra 0,2–0,4 um viimistlus saavutatakse lihvimisega, SRB saavutab Ra 0,2 um või parema ja C45E lihvitud toru sirge on 0,5 mm või vähem.
Keemiline koostis
C45E keemiline koostis järgib standardi EN 10305-1:2016 tabelit 5 (valuanalüüs, E-klass). Süsinik, mille sisaldus on 0,42-0,50%, muudab C45E kuumtöödeldava{11}} – ja mis sunnib silindri keevitamisel eelsoojendama. Fosfor ja väävel pingutatakse E-klassis partii konsistentsi tagamiseks.
| Element | C45E (1,1191) min | C45E (1,1191) max |
|---|---|---|
| Süsinik (C) | 0.42 | 0.50 |
| Räni (Si) | 0.15 | 0.40 |
| Mangaan (Mn) | 0.50 | 0.80 |
| Fosfor (P) | - | 0.030 |
| Väävel (S) | 0.020 | 0.035 |
| Kroom + molübdeen + nikkel | - | 0.63 |
Mehaanilised omadused
C45E mehaanilised omadused tarnetingimuste järgi järgivad standardit EN 10305-1:2016 tabel 6. Külmtöötlustingimused (+C, +LC, +SR, +A) on toodud minimaalse tõmbetugevuse ja pikenemise kohta; standard tuletab Rp0,2 väärtusest Rm valemiga, seega ei ole nende olekute jaoks ühtset saagikuse alammäära tabelina esitatud. Ainult +N annab fikseeritud ReH, mis on tünni konstruktsiooni lähteväärtus. +QT väärtused ei ole standardtabelis ja need peab ostja määrama.
| Tarnetingimus | Tõmbe Rm (MPa) | Saagis ReH / Rp0,2 (MPa) | Pikendus A (%) |
|---|---|---|---|
| +C (külmtõmmatud, kõva) | Suurem või võrdne 720-ga | tuletatud Rm | Suurem kui 4 või sellega võrdne |
| +LC (kergelt külmtöödeldud) | Suurem kui 670 või sellega võrdne | tuletatud Rm | Suurem kui 6 või sellega võrdne |
| +SR (stress maandatud) | Suurem või võrdne 600 | tuletatud Rm-st (praktikas umbes 420) | Suurem kui 15 või sellega võrdne |
| +A (lõõmutatud) | Suurem kui 510 või sellega võrdne | tuletatud Rm | Suurem või võrdne 20-ga |
| +N (normaliseeritud) | 540-720 | ReH suurem kui 340 või sellega võrdne | Suurem kui 18 või sellega võrdne |
| + QT (karastatud ja karastatud) | tellimus-määratud (tavaliselt 700–850) | järjekord-määratletud (tavaliselt suurem kui 490 või sellega võrdne) | tellimus-määratud |
Tarnetingimused ja arv, mis määrab teie disaini
Üks number, mis määrab teie tünni seina, on teie kavandatud saagikus ja see arv määratakse tarnetingimuse -, mitte klassi nime järgi. C45E tünni jaoks on praktilised põrandad:+N normaliseeritud, ReH 340 MPa(kõige tavalisem, standardne lähtetase);+SR-pinge-vabandatud, umbes 420 MPa(väiksem jääkpinge, kergem keevitada); ja+QT karastatud ja karastatud, 490 MPa või rohkem(raskeveo{0}}avad, tellida eraldi). Vahe on rahas oluline: samal seinal +N-lt +QT-le liikumine tõstab lubatud survet ligikaudu 44% (490 jagatud 340-ga). Kui tsiteerida ühte väärtust -, näiteks võttes tõmbetugevuse +N 540 MPa ja nimetades seda saagiseks -, on võimsus ligikaudu 59% võrra suurem ja see on alamõõdulise tünni kõige levinum põhjus. Märkige tellimusele tingimus, seejärel kujundage selle saagikuse järgi.
Hinnete võrdlus - C45E vs E355 vs 42CrMo4
Praktiline otsus C45E vs. E355 lihvitud torude kohta taandub süsinikusisaldusele ja keevitatavusele: C45E on kuum-töödeldud keskmine-süsinik, E355 madala-süsinikuga keevitatav valik.
| Kinnisvara | C45E (1.1191) | E355 (1.0580) | 42CrMo4 (1,7225) |
|---|---|---|---|
| Süsiniku klass | Keskmine (0,42–0,50%) | Madal (umbes 0,18–0,22%) | Keskmine sulam (umbes 0,38–0,45% + Cr Mo) |
| +N saagis (MPa) | 340 | 355 | ei ole täppis{0}}toru vaikeseade |
| Kuum{0}}ravitav? | Jah (Q+T, induktsioon) | Ei | Jah (läbi-kõvenemise) |
| Keevitatav ilma eelsoojenduseta? | Ei (eelsoojendada 150-250 C) | Üldiselt jah | Ei (kõrgem eelsoojendus) |
| Tüüpiline kasutus | Kuluvad osad, kivistunud augud | Keevitatud, kergemad tünnid | Tugevad-suure-tugevusega puurid |
Õige hinde ja viimistluse valimine
C45E vs AISI 1045 vs E355 - mis tünni terasest
| Hinne | Millal valida | Standardne marsruut |
|---|---|---|
| C45E / 1.1191 | Vajavad kulumiskindlust ja{0}}töötlemisjärgset kõvenemist; keskmine rõhk; keevitatav eelsoojendusega | EN 10305-1:2016 (hüdraulikasüsteemide jaoks ka EN 10305-4) |
| AISI 1045 | Sama teras, USA{0}}spetsiifiline ostutellimus või ASTM-i marsruut | ASTM A519 1045 (vt A519 1045 lihvitud toru) |
| E355 / 1.0580 | Eelistada keevitatavust ja väiksemat kaalu; kõvenemist pole vaja | EN 10305-1:2016 (ka EN 10305-4) |
Kui vajate suuremat tugevust, valige 42CrMo4 / AISI 4140 lihvitud toru, mitte üle -määrata C45E.
Lihvitud vs SRB - puuri viimistluse valimine
Mõlemad viimistlevad ava täppistolerantsini. Lihvitud toru vs SRB toru valik sõltub tihendi tüübist, mahust ja maksumusest, mitte lihtsalt "paremast" -, enamik ostjaid nõustub kumbagi tingimusel, et ID tolerants ja Ra on täidetud. Hoonimine eemaldab materjali kividega ja annab Ra 0,2-0,4 um ristluugiga, mis säilitab määrdeainet; SRB lihvib ja rull-põletab, töötleb pinna kõvaks ja saavutab Ra 0,2 um või parema.
Rakendused
Lihvitud toru C45E on ette nähtud kõikjal, kus valmis, -koostamiseks valmis-silindri silinder peab kandma mõõdukat kuni kõrget rõhku, põrutuskoormust ja pikki käigutsükleid ilma sekundaarse puurimiseta. Viis rakendusrühma hõlmavad enamikku tellimusi:
Hüdrauliliste silindrite tünnid
Domineeriv kasutus. Lihvitud C45E tünn kannab ava, tihendi jooksupinda ja rõhupiiri ühes külmtõmmatud, viimistletud osade - mobiil-, põllumajandus- ja tööstussilindrites.
Pneumaatilised silindrite tünnid
Madalam rõhk kui hüdraulika, kuid sama viimistlusnõue: puhas, ristviirutatud{0}}ava, mida tihend jälgib ilma punktideta. Vaikimisi on C45E in +N või +SR.
Mobiil- ja ehitusseadmete silindrid
Ekskavaatorid, laadurid, kraanad ja kallurautod vajavad tünnid, mis on vastupidavad mõlkimisele, kulumisele ja külgkoormusele. C45E in +N või +QT annab veerise; suuremate avade trass vastavalt standardile EN 10297-1.
Tööstuslikud press- ja sissepritse{0}}masinasilindrid
Suur tsüklite arv ja pikad käigud nõuavad stabiilse geomeetriaga ava. Lihvitud viimistlus hoiab tihendi kokkusurumise prognoositavana miljonite tsüklite jooksul.
Masinaga töödeldud koorma{0}}kandeosad
Lisaks silindritele muudetakse C45E täppistoru võllideks, pukside, kolbide ja juhtvarrasteks - mis tahes osadeks, mida töödeldakse ja seejärel karastati.
Test ja kontroll

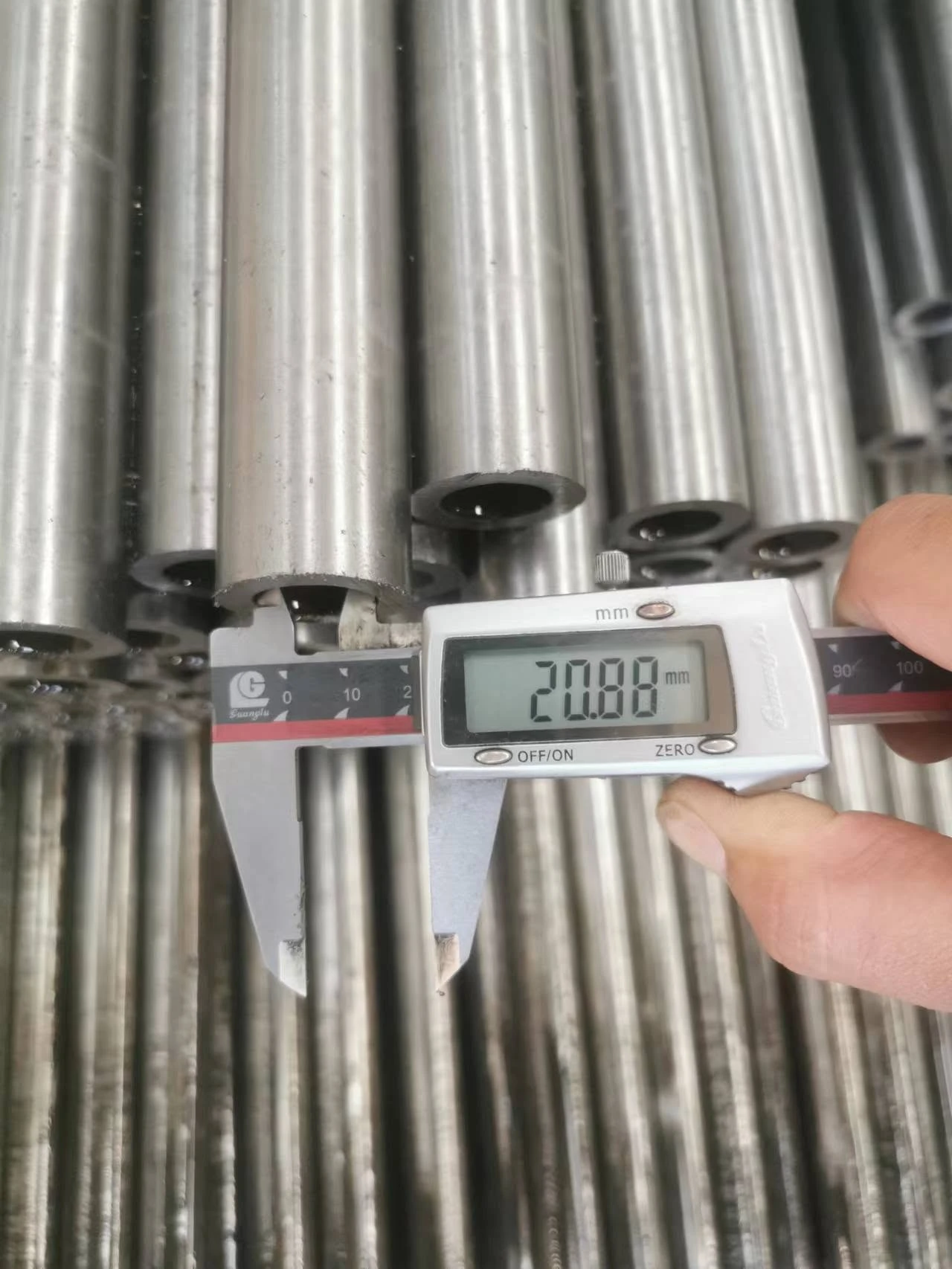

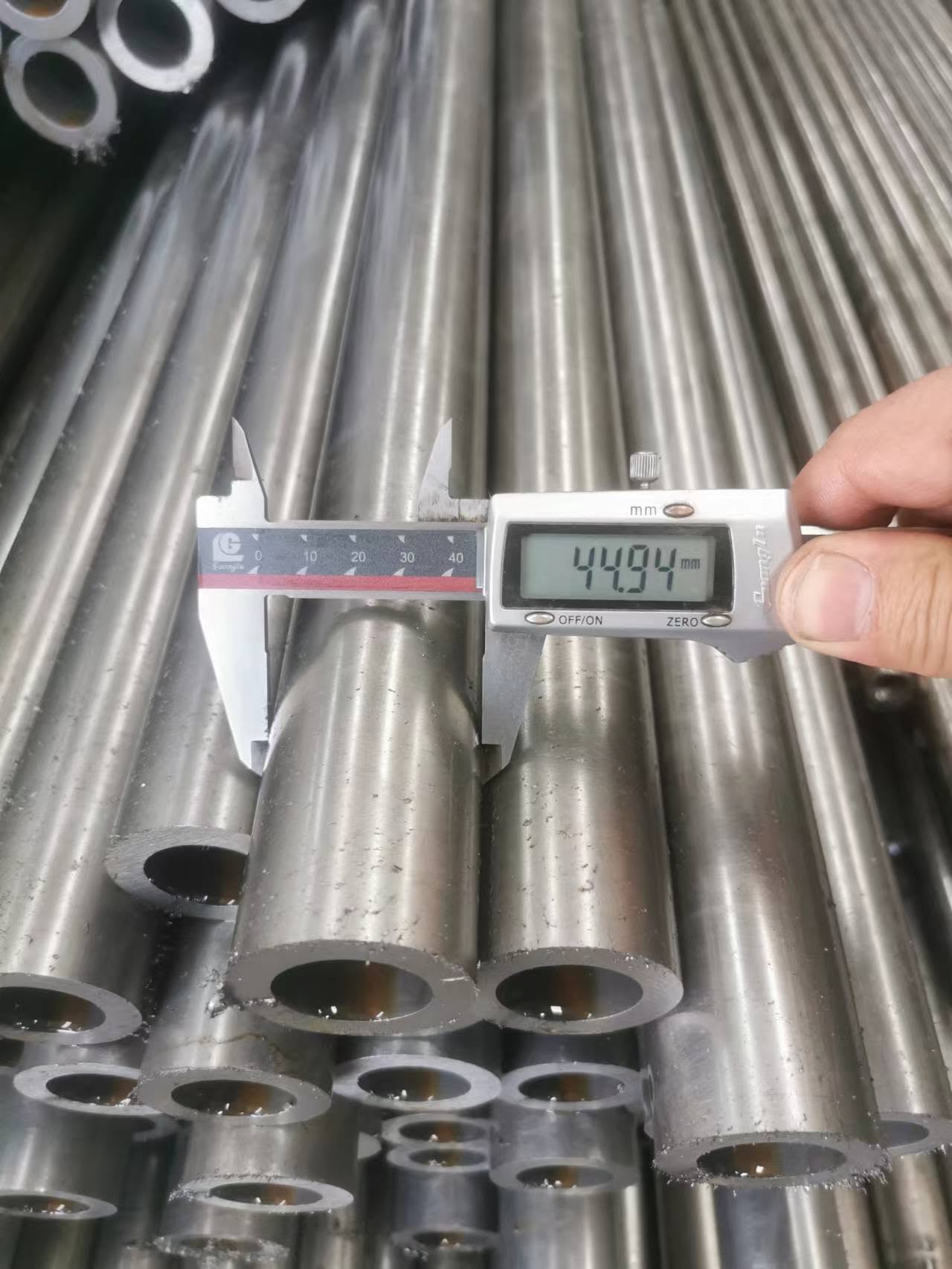

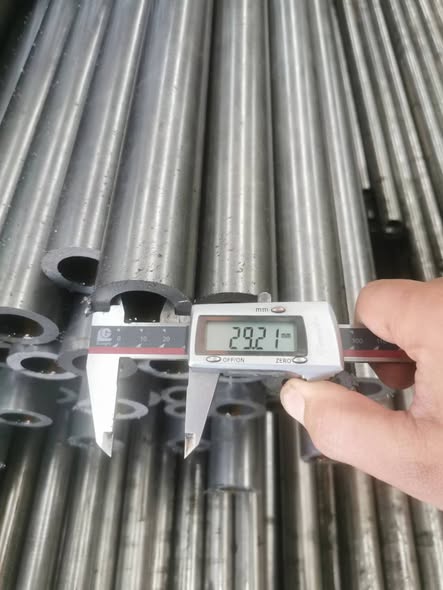

Mõõtmete ülevaatus.OD, seina, ID tolerantsi (H8-H9) ja sirgust kontrollitakse tellitud valikuga; ava mõõdetakse mitmes punktis kogu pikkuses.
Pind ja karedus.Bore Ra kontrollitakse profilomeetriga; ristluuki- ja punktide puudumist kontrollitakse visuaalselt.
Mehaaniline kontrollimine.Tõmbetugevus ja +N puhul saagis kinnitatakse kuumusest; kõvadust saab kontrollida +QT-ga.
Mittepurustav testimine-.Hüdraulikasüsteemide puhul rakendatakse pöörisvoolu- või ultrahelikatset vastavalt standardile EN 10305-4 (ja nõudmisel 1. osa puhul); ET 10204 3.1 sertifikaadid on iga võistlusega kaasas.
Puhtus ja säilivus.Puur puhastatakse, õlitatakse ja korgitakse, et kaitsta viimistletud pinda transpordi ajal.
Saatke oma ID x sein, tarneseisund (+N / +SR / +QT), ID tolerants ja Ra - meie tehniline meeskond kinnitab spetsifikatsiooni vastavalt standardile EN 10305-1:2016 (või EN 10305-4:2016) ja tagastab pakkumise koos tarneajaga 24 tunni jooksul.Võtke GNEE Pipe'iga ühendust juba täna.
Miks hankida C45E lihvitud toru GNEE Pipe'ist
C45E lihvitud torude tarnijana kannavad GNEE Pipe'i laevad-ühest kvaliteedisüsteemist valmis tünnid, selle asemel et vahendada segavarusid.
Üks teras, palju standardeid.Tarnime C45E / CK45 / AISI 1045 / 1.1191 standarditele EN 10305-1, EN 10305-4, ASTM A519 ja GB/T 3639 ühest kvaliteedisüsteemist, et teie standarditeülesed tellimused püsiksid järjepidevad.
Puur-valmis tünnid.H8-H9, Ra 0,2–0,4 um, sirgus kuni 0,5 mm/m, EN 10204 3.1 sertifikaatidega ja soovi korral kolmanda osapoole ülevaatusega (SGS / BV / TUV).
Tõestatud ekspordipakkumine.GNEE teenindab 160+ kliente Tianjini hüdro-, mobiilseadmete-ja tööstusturgudel integreeritud töötlemise ja konserveerimisega.
Tehniline tsitaat.Saada ID x sein, tarneseisund ja Ra; meie tiim tagastab spetsifikatsiooni-kinnitatud hinnapakkumise koos tarneajaga ning märgib standardsete-aastate ja tingimuste mittevastavuse enne, kui need tagasi lükatakse.
KKK
Mis on EN 10305-1 C45E lihvitud õmblusteta terastoru?
See on külmtõmmatud täppis-terasest toru keskmise-süsinikastmega C45E (materjali number 1.1191), mille ava on lihvitud või libistatud ja rull-põletatud lõpliku ID-tolerantsini H8 kuni H9 ja pinnakaredus Ra 0,2 kuni 0,4, nii et see on valmis hüdrauliliseks või kokkupanemiseks. silindri silinder ilma sekundaarse puurimiseta.
Kas C45E on sama mis CK45, 1045 ja 1.1191?
Jah - need on sama 1.1191 teras erinevate standardnimetuste all. C45E on praegune EN klass, CK45 (või Ck45) on pärand Saksa DIN-nimi, AISI 1045 on USA klass ja 1.1191 on Euroopa materjali number. Joonis, millel on kirjas CK45, ja sertifikaat, mis ütleb, et C45E küsivad identset toru.
Millise voolavuspiiriga peaksin C45E lihvitud tünni projekteerima?
Kujundage vastavalt teie tellitud tarnetingimustele, mitte ühele kindlale numbrile. Tarnitud +N (normaliseeritud) olekus on standardne alampiir ReH 340 MPa; +SR (stress-leevendatud) annab umbes 420 MPa; ja +QT (karastatud ja karastatud), mille peate eraldi määrama, ulatub tavaliselt 490 MPa või rohkem. Vale üksiku väärtuse kasutamine on ala- või ülemõõdulise tünni kõige levinum põhjus.
EN 10305-1 või EN 10305-4 - millisele standardile ma viitan?
Mõlemad on praegused 2016. aasta väljaanded ja mõlemad hõlmavad õmblusteta külm{1}}tõmmatud C45E toru. 1. osa on masinaehituse üldine täppis{5}}toru standard; 4. osa on hüdrauliliste ja pneumaatiliste jõu{7}}süsteemide alam Survega{11}}silindri silindri kohta tsiteeri EN 10305-4; üldise täppisosa jaoks piisab 1. osast.
Milline ID-tolerants ja pinnaviimistlus on C45E lihvitud torul?
Vaikimisi avause tolerants on ISO H8, saadaval on H9 ja H7 servo- või -täpse silindrite jaoks. Hoonimine annab pinna kareduse Ra 0,2 kuni 0,4 um; skiving and roller burnishing (SRB) saavutab Ra 0,2 um või parema, ristluu{8}}nurk on 30–45 kraadi, mis säilitab määrdeaine.
Kas C45E lihvitud toru saab keevitada?
Jah, aga tegemist on keskmise -süsinikterasega, mille süsinikekvivalendina on umbes CE_IIW 0,56, nii et see vajab eelsoojendust 150–250 °C ja keevitusjärgset-pinge leevendamist, et vältida pragunemist. Kinnitage täpne protseduur oma keevitusinseneriga, eriti raskete seinte puhul.
Millised on lihvitud toru EN 10305-1 C45E suuruse piirangud?
EN 10305-1 hõlmab õmblusteta külmtõmmatud torusid välisläbimõõduga kuni 380 mm. Lihvitud tünnide puhul on praktiline läbimõõt umbes 20–400 mm, seina paksus on tavaliselt 2–40 mm ja pikkus kuni 12 m. Kui OD on üle 380 mm, suunake tellimus standardile EN 10297-1.
Kas C45E on sama, mis silindri silindri E355?
Nr C45E (1.1191) on keskmiselt-süsinikkuumutusega-töödeldud teras, milles on 0,42–0,50 protsenti süsinikku, samas kui E355 (1,0580) on madala-süsinikusisaldusega peeneteraline{10}}konstruktsiooniteras. C45E saab kustutada, karastada või induktsioon{13}}karastada kuluvate osade jaoks; E355 on valitud keevitatavuse ja väiksema kaalu tõttu. Need ei ole omavahel asendatavad ja ühe saagikuse väärtusega tünni ei tohi teise vastu noteerida.
