Mis on Q345B teras?
Q345B on madala-legeeritud suure-tugevusega konstruktsiooniteras, mis on määratletud Hiina standardiga GB/T 1591. Täht Q tähistab voolavuspiiri, number 345 on aluse paksuse vahemiku minimaalne voolavuspiir MPa ja B on kvaliteediklass, mis vastab löögikatsetele 20 kraadi Celsiuse järgi. Võrreldes tavalise süsinikterasest pakub Q345B suuremat tugevust, paremat sitkust ja head keevitatavust.
Praeguses GB/T 1591 väljaandes on Q345 tähis asendatud täiustatud kvaliteedikontrolliga Q355-ga, kuid Q345B-le viidatakse laialdaselt olemasolevates projektides ja rahvusvahelises kaubanduses, kus see on tavaliselt võrdsustatud standardiga EN 10025, ASTM A572 Grade 50 ja St52-355JR.
Mis on spiraalkeevitatud toru?
Spiraalselt sukeldatud kaarkeevitatud toru (lühendatult SSAW) moodustatakse terasriba või -plaadi spiraalsel painutamisel ja spiraalõmbluse keevitamisel kahepoolse -kaarkeevitusega. Spiraalne õmblus annab torule suure ümbermõõdu tugevuse ja aksiaalse paindlikkuse, võimaldades sellel taluda sisemist ja välist survet, võimaldades samal ajal vundamendi vajumist või maapinna liikumist.
Suure -läbimõõduga SSAW toru läbimõõt ületab tavaliselt 500 mm ja ulatub üle 3000 mm, mistõttu on see ökonoomne valik pika-veeülekande, nafta- ja gaasikogumisliinide ning ehituslike rakenduste jaoks, nagu vaiad ja truubid.
Spetsifikatsioonivahemik
\n
| Parameeter | Vahemik |
|---|---|
| Toode | Q345B suure läbimõõduga spiraalselt sukeldatud kaarkeevitatud toru |
| Standardid | API 5L PSL1/PSL2, ASTM A252, ASTM A572, EN 10219, GB/T 9711 |
| Välisläbimõõt | 219 mm kuni 3020 mm |
| Seina paksus | 5,0 mm kuni 25,4 mm |
| Pikkus | 5,8 m, 6 m, 11,8 m, 12 m või kohandatud kuni 35 m |
| Lõppviimistlus | Sile ots või kaldus ots keevitamiseks |
| Keevisõmblus | Kahepoolne -kaarkeevitus |
Keemiline koostis ja mehaanilised omadused
\n
| Üksus | Nõue |
|---|---|
| Süsinik (C) | 0,20% max |
| Mangaan (Mn) | 1,00% kuni 1,60% |
| Räni (Si) | 0,55% max |
| Fosfor (P) | 0,035% max |
| Väävel (S) | 0,035% max |
| Saagikuse tugevus | 345 MPa min |
| Tõmbetugevus | 470 kuni 630 MPa |
| Pikendamine | 21% min |
Põllu keevitatavuse säilitamiseks hoitakse süsinikekvivalent madalal. Mõõtmete tolerantsid on tavaliselt pluss-miinus 0,75% välisläbimõõdust ja pluss-miinus 10% seina paksusest või rangelt vastavalt kehtivale standardile.
Tootmisprotsess
Toru korpus on valmistatud terasplaadist, mis painutatakse vormimismasinaga järk-järgult spiraaliks. Õmblus keevitatakse seest ja väljast sukelkaarkeevitusega, mis tagab sügava läbitungimise ja sileda keevispinna. Pärast keevitamist läbib toru suuruse määramise, hüdrostaatilise testimise ja mittepurustavate kontrollimispunktide. Protsess on täielikult mehhaniseeritud, mis tagab ühtlase kvaliteedi pikkade tootmisperioodide jooksul.
Kvaliteedikontroll ja testimine
Terviklikkuse tagamiseks kontrollitakse iga keevisõmblust, sest üksainus defekt kõrgrõhu--või suure{1}}koormusliinil võib põhjustada rikke. Standardkatse hõlmab iga toru hüdrostaatilise rõhu testimist, 100% röntgeni- ja täieliku keevisõmbluse ultraheliuuringut, et tuvastada lisandeid, poorsust ja pragusid, ning pöörisvoolutesti, kui see on ette nähtud. Mõõtmete kontrollid katavad-ümmarguse-ümaruse ja seina paksuse hälbe, et välikeevitus sobiks sujuvalt. Materjali testimise sertifikaadid dokumenteerivad soojuskeemia ja mehaanilised tulemused.
Kattekiht ja korrosioonikaitse
Suure-läbimõõduga torud on sageli maetud või uputatud, nii et väline kate pikendab kasutusiga 50 aastani või kauemaks. Levinud süsteemid on 3-kihiline polüetüleen ja 3-kihiline polüpropüleen nafta-, gaasi- ja veetorustike jaoks, sulatatud epoksiid keemiliselt agressiivsete keskkondade jaoks ning bituumen- või tsemendimördiga vooder vee edastamiseks. Pinnakatted kantakse peale pinna ettevalmistamist pritsipuhastusega, et saavutada ettenähtud nake ja puhkusevaba kile.
Rakendused
Q345B SSAW toru kasutatakse pika-veevarustus- ja niisutustrasside, kanalisatsiooni- ja drenaažitrasside, nafta- ja gaasikogumistorustike, konstruktsioonivaiade, truupide ja kaevikuteta paigaldiste jaoks. Suur läbimõõt liigutab suure vooluhulka ajaühikus väikese energiakaoga ning spiraalõmbluse konfiguratsioon peab vastu matmisteenusele tüüpilistele painde- ja vajumiskoormustele.

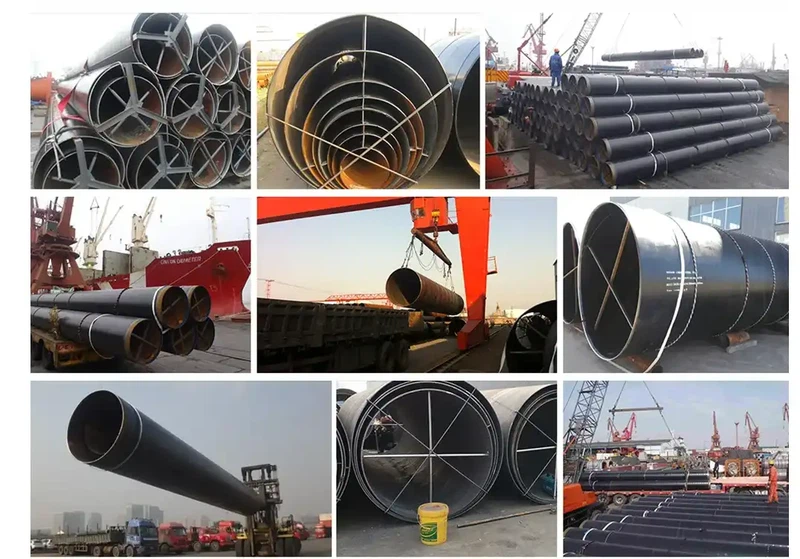

Pakendamine ja saatmine
Üle 2,3 m läbimõõduga torud tarnitakse tavaliselt puistlastilaevaga, paigutatuna teki alla või tekile katte kaitsmiseks nailontroppidega. Kuni 11,8 m torusid saab konteinerisse paigutada ning väiksema läbimõõduga teleskooppesa paigutamine suuremate torude sisse vähendab veokulusid tonni kohta. Raudtee sihtkohtade puhul kaitseb puittugede ja terasrihmadega tugevdamine keevisõmblusi vibratsioonikahjustuste eest.
Levinud väärarusaamad
Levinud viga eeldab, et SSAW toru on mõeldud ainult veevarustuseks; see on laialdaselt aktsepteeritud nafta ja gaasi kogumiseks, kui toodetakse API 5L-le. Teine kohtleb Q345B ja Q355B praeguses pakkumises erinevate toodetena; Q355 on võrreldavate või paremate omadustega järgnimetus. Kolmas eksiarvamus on see, et spiraalkeevisõmblused on nõrgemad kui pikisuunalised keevisõmblused; Kahepoolse -kaarkaarkeevituse ja täieliku NDT-ga on spiraalõmblus konstrueeritud nii, et see talub ohutult rõnga pinget.
KKK
Mida SSAW tähistab?
SSAW tähistab spiraalset sukelkaarkeevitust, protsessi, mille käigus toru moodustatakse spiraalselt ja õmblus keevitatakse mõlemalt poolt sukelkaarkeevitusega.
Mis on Q345B spiraaltoru maksimaalne läbimõõt?
Tootmisvõimsus ulatub tavaliselt 3020 mm välisläbimõõduni ja olenevalt veskist on võimalikud suuremad mõõtmed kuni umbes 3,5 m.
Kas Q345B on samaväärne S355JR-ga?
Praktikas jah, Q345B võrdsustatakse tavaliselt standardi EN 10025 standardiga S355JR ja ASTM A572 Grade 50 ristviite eesmärgil, kuigi täpsed piirangud erinevad veidi.
Kas Q345B SSAW toru saab kasutada nafta ja gaasi ülekandeks?
Jah, kui toode on toodetud ja sertifitseeritud API 5L järgi PSL2 nõuetega, sealhulgas löögitestimine ja keevisõmbluse täielik NDT.
Millist katet soovitatakse maetud veetorustike jaoks?
Väljast 3-kihiline polüetüleen või sulatatud epoksiid, sisemiselt tsementmördi või bituumenvoodriga, olenevalt veekeemiast ja pinnase söövitavusest.
Miks eelistatakse suure läbimõõduga spiraalõmblust?
Spiraalvormimine võimaldab kitsal ribal toota sama veskiga laias valikus läbimõõtu, annab suure ümbermõõdu tugevuse ja laseb torul veidi painduda ilma pragudeta.
