X70 PSL2 toruis a high-strength, acid-resistant seamless steel pipe of API 5L PSL2 grade. "X70" represents a minimum yield strength of 70 ksi (approximately 483 MPa). This material, through low-carbon microalloying design and quenching and tempering processes, achieves a tensile strength ≥485 MPa while possessing excellent resistance to hydrogen-induced cracking (HIC) and sulfide stress corrosion (SSC), making it suitable for acidic environments with H₂S partial pressure >0,0348 MPa.
Avamere Brasiilia valmis: Sisevoolukattega kõrgsurve X70 PSL2 torud -soolaveeeelsete süvaveeprojektide jaoks.
Mõõtmete spetsifikatsioonid: API 5L X70 PSL2 torujuhe nafta ja gaasi jaoks
| Tootmisprotsess | Välisläbimõõdu (OD) vahemik | Seina paksuse (WT) vahemik | Standardpikkused |
| Õmblusteta (SMLS) | 2–28 tolli (60,3–711 mm) | SCH 20 – SCH XXS (kuni 60 mm) | 5,8 m / 6,0 m / 11,8 m / 12 m (SRL / DRL) |
| Elektritakistuskeevitatud (ERW / HFW) | 4–24 tolli (114,3–610 mm) | Max 25,4 mm (sõltub läbimõõdust) | Max 18m |
| Pikisuunaline veealune kaarkeevitus (LSAW) | 16–60 tolli (406,4–1524 mm) | 6,0-60 mm | Max 12,5 m (üksik õmblus) / 18 m |
| Spiraalselt sukeldatud kaarkeevitatud (SSAW) | 18–100 tolli (457–2540 mm) |

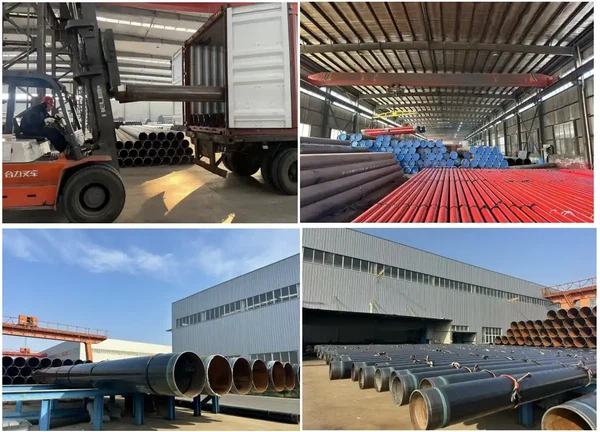

API 5L X70 PSL2 torujuhtme korrosioonikaitse põhjalik analüüs: maismaa vs. avamere lahendused
Maismaa torujuhtmed:
- Eelistatud lahendus: 3LPE (kolmekihiline polüetüleen) korrosioonikaitse
- Struktuur: alumine kiht FBE (epoksüpulber) + keskmine kiht liim + välimine kiht kõrge -tihedusega polüetüleen (HDPE).
Miks valida 3LPE?
- Suurepärane läbilaskmatus: püsivalt kõrge õhuniiskusega keskkondades, näiteks Amazonase vihmametsades, tagab 3LPE suurepärased niiskustõkke omadused.
- Mehaaniline kaitse: kaldal ehitamine hõlmab ulatuslikku väliladutamist,{0}}kaugevedu ja tagasitäitmist. Tugev ja kulumiskindel PE-väliskiht -vastutab tõhusalt kivide ja puujuurte kriimustuste eest.
- Kohanemisvõime keskkonnaga: suudab taluda pinnase nihkejõude, mida põhjustavad äärmuslikud ööpäevased temperatuurimuutused kuivades piirkondades.
Avamere torujuhtmed:
1. Väline korrosioonikaitse:
FBE või kahekihiline FBE (kahekihiline vormitud epoksüpulber)
- Fookus: avamere torujuhtmetes kasutatakse tavaliselt torupaigalduslaevu (S-lay või J-lay).
- Eelised: FBE-l on äärmiselt tugev keemiline side terasega ja suurepärane vastupidavus katoodlahutamisele, muutes selle põhitõkkeks kõrges -soolasisaldusega-merekeskkonnas. Võrreldes 3LPE-ga on FBE-l parem temperatuuritaluvus ja torupaigaldusanuma pinguti libisemine on väiksem.
2. Sisemine kate: voolutõhususega kate
- Funktsioon: Toru siseseinale pihustatakse vedel epoksükate (tavaliselt paksusega 60-100 μm).
- Väärtus: vähendab oluliselt siseseina karedust, vähendades hõõrdetakistust. Maagaasi pika-süvamere{2}}transpordi puhul võib sisemine voolutõhususega kate märkimisväärselt vähendada pumbajaama energiatarbimist ja tõsta transpordi efektiivsust 3–5%, mille tulemuseks on operaatorite jaoks väga kõrge investeeringutasuvus.
API 5L X70 PSL2 nafta- ja gaasijuhtme katsetamine ja ülevaatus
| Testitav element | PSL2 kohustuslik nõue | Roll/eesmärk |
| Charpy V-sälk (CVN) löögitest | Kohustuslik | Seda tehakse sitkuse kontrollimiseks; tavaliselt testitakse temperatuuril 0 kraadi või madalamal (nt -20 kraadi, -45 kraadi). |
| Min. Löögienergia (KV) | Keskmine 27J (pikisuunas) või 40J (ristisuunas) või sellega võrdne | Tagab toru materjali takistamisehabras luumurdkõrgsurvega töökeskkonnas{0}}. |
| 100% hüdrostaatiline test | Tükk-haaval-testimine(Tüüpiliselt on rõhk 20,0 MPa või suurem) | Kontrollib toru korpuse tihedust ja konstruktsiooni terviklikkust maksimaalse töörõhu juures. |
| 100% mittepurustav testimine (NDT) | Ultraheli (UT) või radiograafia (RT) | Kohustuslik:Kõigi keevisõmbluste ja toru korpuse sisemiste mikro{0}defektide tuvastamiseks ja kõrvaldamiseks. |
| Kaalulanguse rebenemise test (DWTT) | Nõutav torude jaoks, millel onOD suurem või võrdne 508 mm (20 tolli) | Hindab suure{0}}läbimõõduga torude võimetpeatada pragude levik(plastiline murd). |

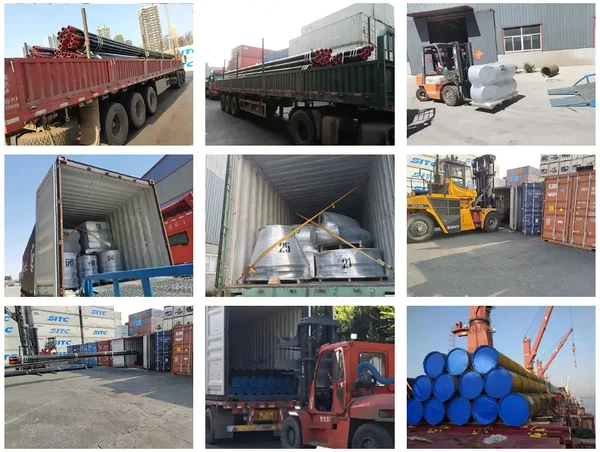

Logistika ja kaitse API 5L X70 PSL2 maismaal vs. avamere torujuhtmete jaoks
| Funktsioon/parameeter | Maapealsed projektid | Offshore-projektid |
| Esmane kate | 3-kihiline polüetüleen (3LPE) | Fusion Bonded Epoxy (FBE) + sisemine voolu tõhus kate |
| Kalduse kaitse | Standardsed 30-kraadised kaldkaitsmed | Täpne J{0}}kaldnurk koos komposiit- (terasest-plastist) kaitsmetega |
| Pinnakaitse | Kummist eraldusribad + põhuköied | 100% nailonist tropid + UV-kindel mähis |
| Fookus sadamavarude kogumisele | Rõhk onKriimustusvastane-jaAnti-mõjusisetransiidi ajal. | Rõhk onAnti-soolaspreijaAnti-UV laguneminepikkade merereiside jaoks. |
| Vastavuse fookus | KohustuslikISPM 15 Puidu fumigatsioontollivormistuse jaoks. | VastabRanged kõrge{0}}täpse sobivuse-nõudedavamere automatiseeritud keevitamiseks. |
Taotlusjuhtumid
- Hiina-Venemaa idatee maagaasitoru: kasutab Φ406,4 × 17,5 mm X70 PSL2 terastoru; DWTT nihkepindala -40 kraadi madala temperatuuriga sektsioonis ületab 85%; ülekande rõhk on 12 MPa.
- Bohai mere naftaväli: kasutab 25 mm paksust -seinaga X70QS toru; välisrõhu vastupidavus ületab 15 MPa, mis sobib kõrge{{4}soolsusega ja happelise merevee keskkonnas.
- Pekingi gaasirõnga torujuhe: Φ1016 × 17,5 mm X70QS terastoru; HIC/SSC topeltsertifikaat; disaini eluiga 30 aastat.
KKK
API 5L X70 on akõrge süsinikusisaldusega toru versioon, millel on mitmes atmosfääris head söövitavad omadused. Tahkete keemiliste omadustega API 5L x70 sisaldab süsinikku kuni 0,22-0,28 protsenti, mangaani kuni 1-1,2 protsenti, fosforit kuni 0,03 protsenti, väävlit, niklit, kroomi ja vaske täpsetes kogustes.
Millega on X70 materjal samaväärne?
X70 on ülitugev{1}}torujuhtmeteras, mida kasutatakse laialdaselt nafta- ja gaasitööstuses. See vastab API 5L standardile. "X" tähistab selle kasutamist torustike jaoks, samas kui "70" viitab selle voolavuspiirile 70 000 psi. Samaväärsed hinded hõlmavadL485M (Hiina) ja L485MB (Euroopa).
Mis vahe on API 5L X65 ja X70 vahel?
API 5L X65: kasutatakse laialdaselt maismaa- ja avamere torujuhtmetes, kus on vaja mõõdukat tugevust ja head keevitatavust. API 5L X70: eelistatud kõrgrõhuga torujuhtmetele ja projektidele, mis nõuavad suuremat tugevuse-ja-massi suhet, nagu näiteks süvamere avamere torujuhtmed.
